井口試壓裝置（車載式撬裝電動試壓泵）系統技術方案
井口試壓裝置（車載式撬裝電動試壓泵）系統技術方案
本套井口試壓裝置是我司根據目前陜北油氣井二開完井測試市場利潤較低的情況，在我司原有井口試壓裝置（試壓車）的基礎上去掉了復雜的一些外部配置，精簡集成的最新簡易型井口試壓裝置（車載式撬裝電動試壓泵及壓力采集系統），其中動力源電動試壓泵采用意大利進口AR泵頭及保壓閥匯大大增加了設備整體性能和保壓效果，添加了兩套手動截止閥使試壓流程更加簡單，保壓效果更加可靠。本裝置的數據采集系統采用智能無線傳輸數據，真正的實現了遠程采集，遠程控制，并配備了一套真實的壓力采集軟件和一套模擬的壓力采集軟件，軟件所出得曲線報表且報表可以任意編輯修改，軟件可以遠程修改，可以更加完美達到井隊的要求。
一、設備的使用條件：
1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；
2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；
3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；
4、設計耐壓:40MPa（電動試壓泵）；
5、測試溫度：根據實際使用環境及介質溫度；
6、壓力測量精度：精準度為滿量程千分二點五；
7、本系統采用：40MPa精度為FS 0.25%的壓力傳感器；
8、本系統的整體采集精度為FS 0.3-0.5%；
9、電源：AC380/220V,50Hz；
10、相對空氣濕度要求：≤70-90%。
本套設備根據客戶實際技術要求非標制作：其中參考試壓泵執行標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自控試壓機
JB/T53194電動試壓泵 產品質量分等；

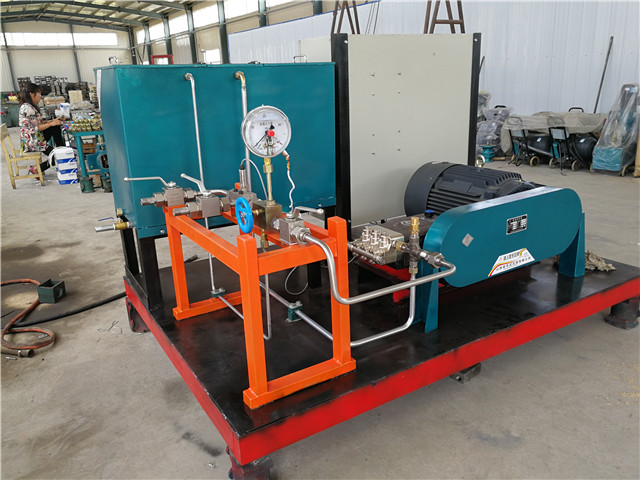

撬裝電動試壓泵，意大利進口AR泵頭及保泄壓閥組，圖片僅供參考具體請以貨實物為準。
二、3DY-2400/40MPa電動試壓泵詳細技術參數：
|
試壓泵型號 |
額定壓力 |
額定流量 |
功率 |
電壓 |
頻率 |
|
3DY-2400/40 |
40MPa |
2400L/h |
30KW |
380 V |
0-50 HZ |
技術參數：進口泵頭，額定壓力40MPa，額定流量2400L/h；
試壓泵電機：30KW普通電機；
試壓泵控制系統：壓力遙控自控功能及變頻變流量功能與和壓力自動采集功能；
出口連接端：M27X1.5工作接頭，連接一根兩頭為M27X1.5的內螺紋接頭膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
150圓不銹鋼耐震電接點壓力表： 1.6級40MPa；
標配高壓膠管：15米；
隨機備件： 1套；

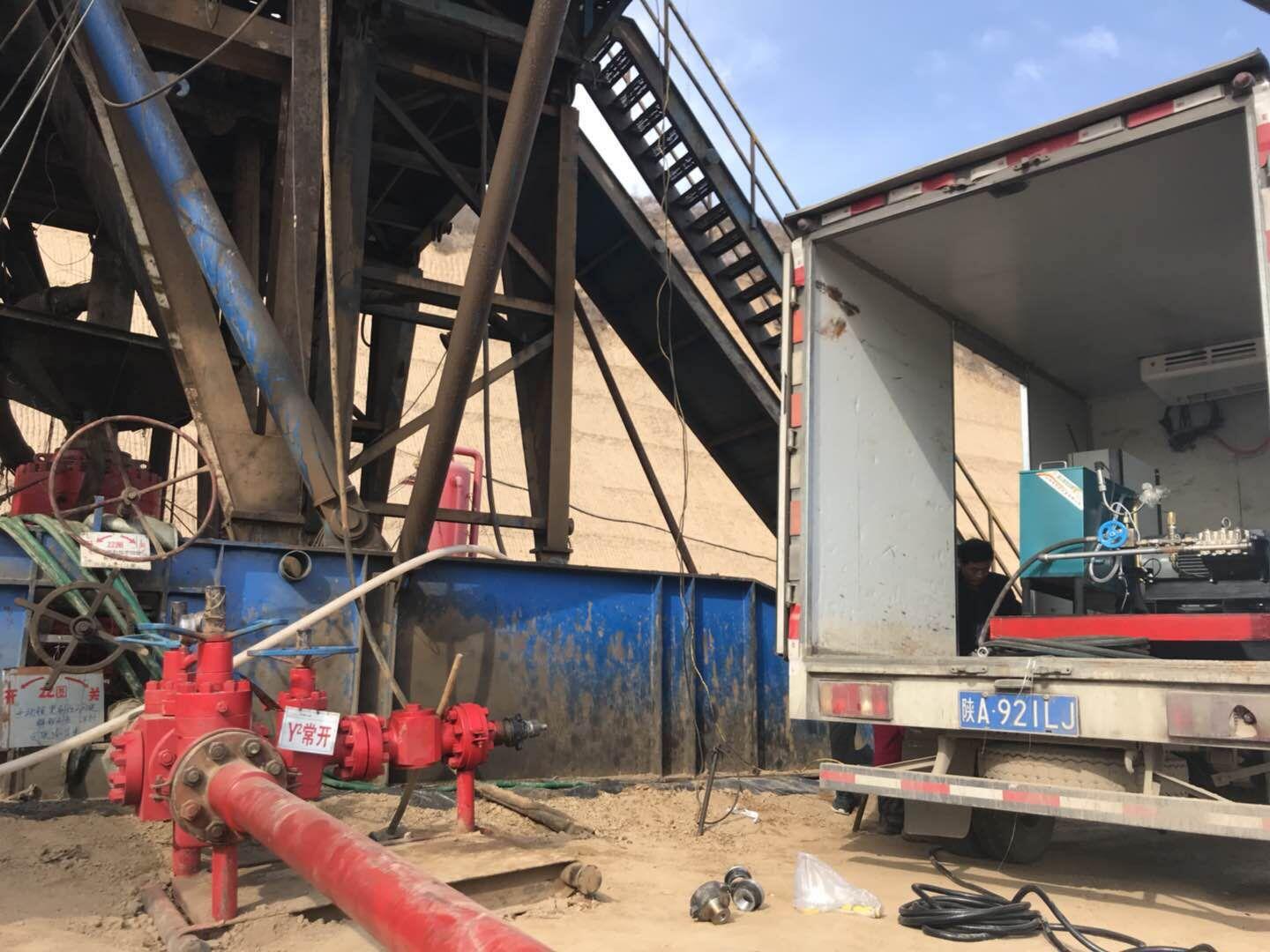

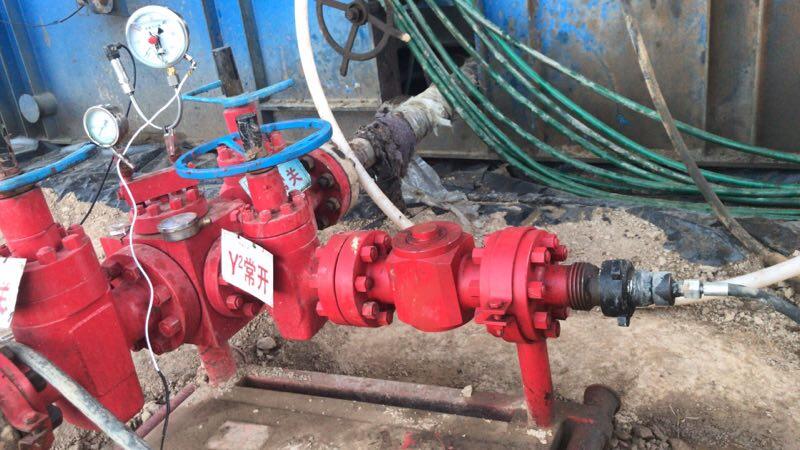

井口試壓現場，圖片僅供參考具體請以到貨實物為準。
井口試壓現場，圖片僅供參考具體請以到貨實物為準。
井口試壓現場，圖片僅供參考具體請以到貨實物為準。
井口試壓現場，圖片僅供參考具體請以到貨實物為準。
三、井口試壓裝置（車載式撬裝電動試壓泵）系統詳細配置：
|
名稱 |
明細項 |
數量 |
單位 |
備 注 |
|
井 口 試 壓 裝 置 撬 裝 式 試 壓 泵 系 統 |
壓力采集系統計算機（筆記本） |
1 |
臺 |
客戶自備或我司定制 |
|
壓力采集系統打印機 |
1 |
臺 |
客戶自備或我司定制 |
|
|
試壓泵電控箱 |
1 |
臺 |
標準電氣配套機柜 |
|
|
試壓泵壓力遙控自控系統 |
1 |
套 |
在試壓泵電控箱內 |
|
|
試壓泵變頻變流量電控系統 |
1 |
套 |
37KW變頻器控制30KW電機 |
|
|
3D-SY2400/40MPa電動試壓泵 意大利進口泵頭及保壓閥組 |
1 |
臺 |
含40兆帕1.6級不銹鋼耐震150圓壓力表一塊，晉芮 |
|
|
電動試壓泵撬裝及水箱 |
1 |
套 |
水箱根據客戶需要大小定做 |
|
|
手動高壓截止閥 |
2 |
套 |
40MPa保壓和卸壓 |
|
|
高壓閥門多通閥塊管匯集成 |
1 |
套 |
60MPa不銹鋼，晉芮 |
|
|
試壓系統出口高壓管匯閥門 |
1 |
套 |
與試壓泵保泄壓系統連接 |
|
|
15米高壓膠管 |
1 |
根 |
連接井口與試壓泵出口 |
|
|
試壓泵壓力采集系統 |
1 |
套 |
便攜式帶七寸液晶屏， WIFI直連筆記本操作 |
|
|
40MPa高壓傳感器含15米數據線 |
1 |
根 |
精度為滿量程FS0.25% |
|
|
軟件 |
試壓泵計算機數據采集控制軟件 |
1 |
套 |
思凱達專用計算機試壓軟件 |
|
試壓泵計算機數據采集模擬軟件 |
1 |
套 |
思凱達專用計算機試壓軟件 |
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
試壓泵變頻變流量電控系統根據客戶需求配置。

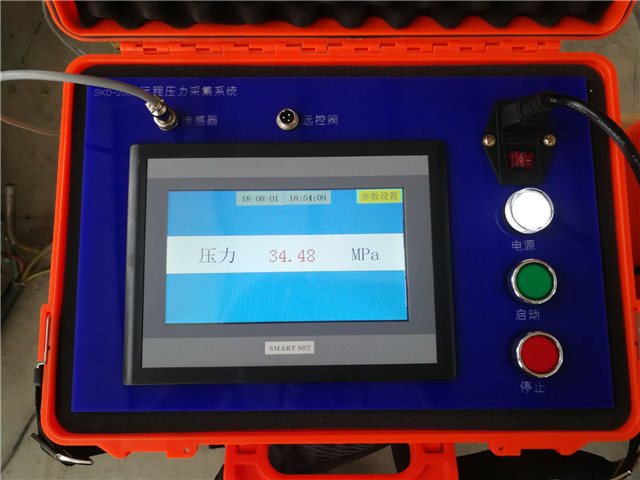

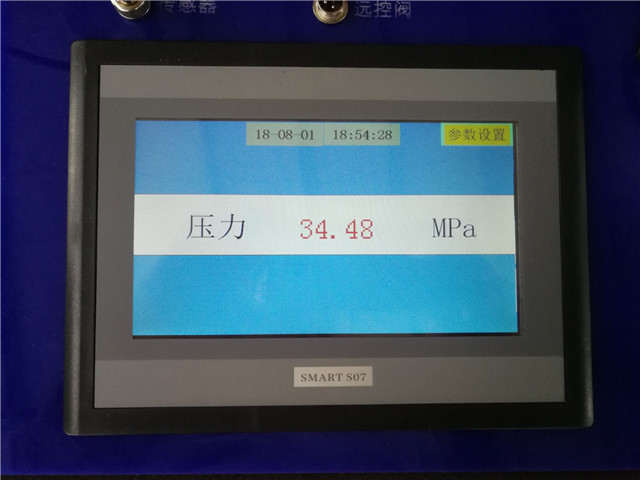

便攜采集系統便攜箱，圖片僅供參看具體請以實物為準
便攜采集系統便攜箱，圖片僅供參看具體請以實物為準
便攜采集系統便攜箱，圖片僅供參看具體請以實物為準
四、撬裝試壓系統的壓力采集系統詳細說明：

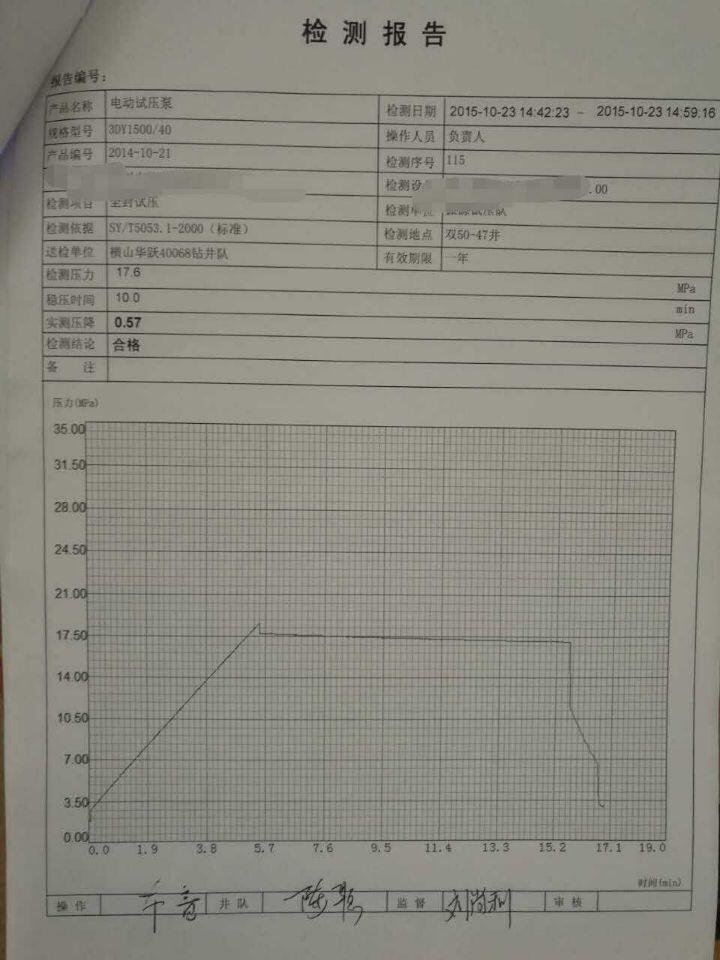

以上為用戶提供井隊合格試壓報告，僅供參考具體請以該設備最終報告為準。

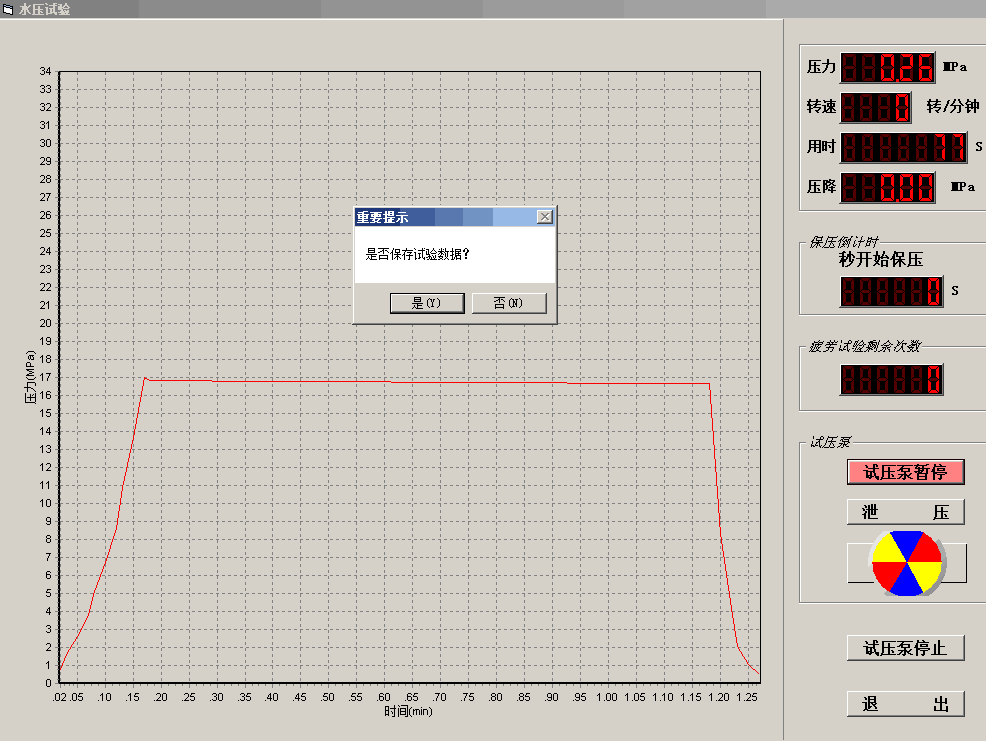

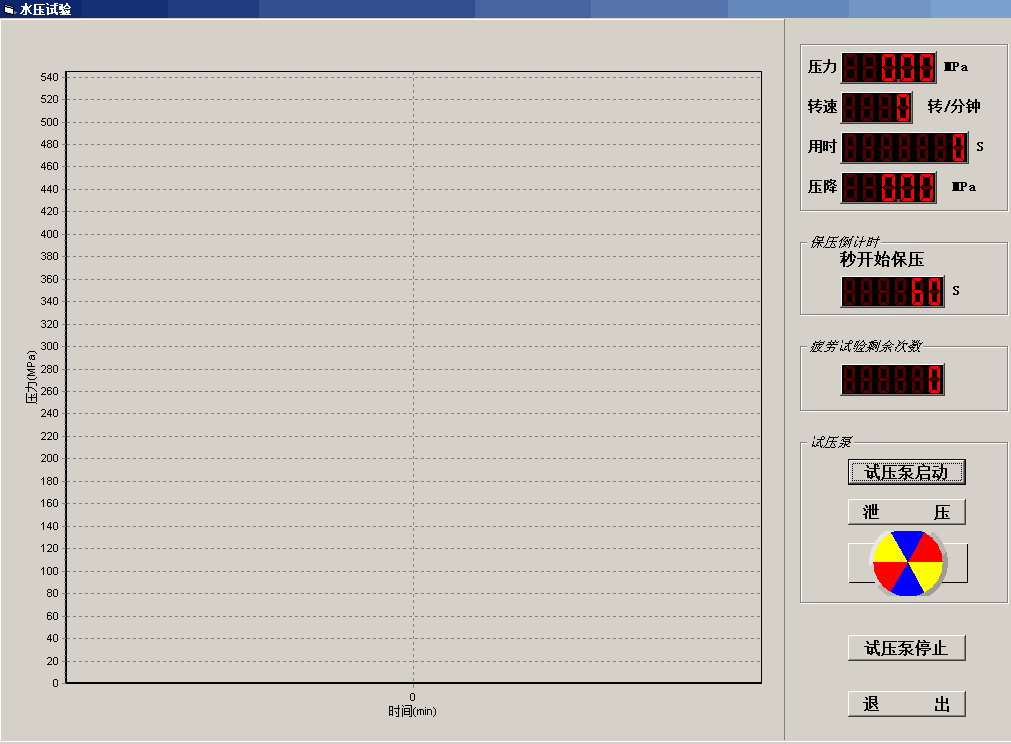

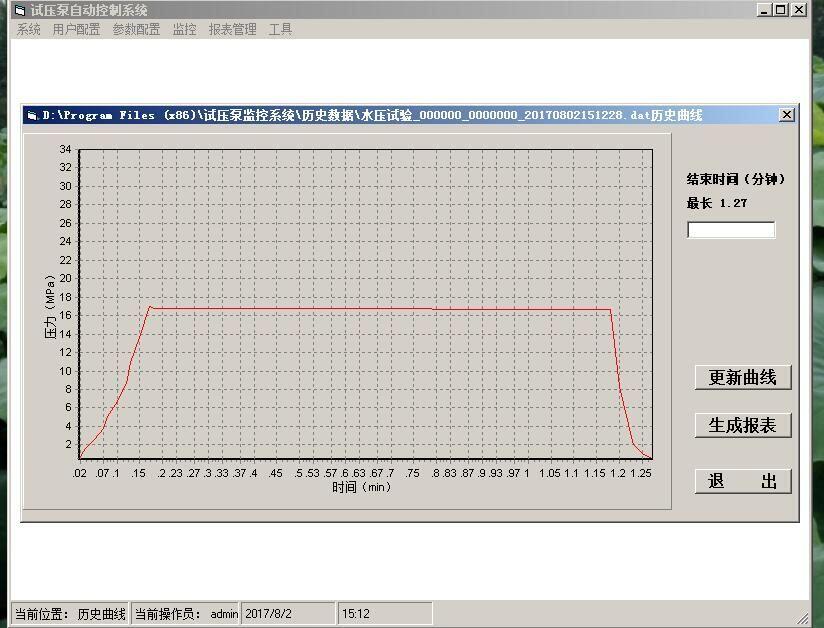

撬裝試壓系統的壓力采集系統可以在試壓期間實時采集顯示壓力數據曲線以及自動生成試壓報表，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據用戶提供報告表格，進行自動填寫并可進行方便修改。
