智能無線壓力采集系統（遠程無線移動式檢測平臺項目） 技術方案
遠程無線移動式檢測平臺項目（智能無線壓力采集系統）
一、設備的使用條件：本套設備根據客戶實際技術要求非標設計制作
1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；
2、工作環境：0℃～45℃、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；
3、試驗介質: 空氣、氮?dú)�、水、乳化液、防銹水及粘度與水相近的中性油品；
4、設計采集耐壓:25MPa（傳感器最高壓力）；
5、測試溫度：根據實際使用環境及介質溫度；
6、壓力測量精度：精準度為滿量程FS0.25%；
7、本系統采用：四支25MPa精度為FS 0.25%的無線壓力傳感器采集壓力數據；
8、本系統的整體采集控制精度為FS 0.3-0.5%；
9、計算機電源：AC220V,50Hz及無線傳感器和自動泄壓電磁閥均為供電電池；
10、相對空氣濕度要求：≤70-90%。
二、智能無線壓力采集系統詳細配置部分技術參數及詳細功能描述：
現場操作人員在每個工件打壓前（不管是水壓還是氣壓），直接在計算機觸摸屏上設置采集軟件的編程，例如設置產品編號（不填寫的話，軟件默認編號順序加1）、保壓時間、允許壓降等試驗參數，當加壓完畢后，即將開始保壓時設置自動泄壓電磁閥的保壓時間（不管是水壓還是氣壓），在保壓過程中可以隨時通過采集軟件實時觀察被測工件的保壓情況及壓力數值和壓力曲線，當壓降超過允許設定壓降值時，采集系統會通過警示燈及警笛報警提醒操作人員及時處理問題，保壓時間到電磁閥自動泄壓，試驗完成自動保存數據，試驗報表格式電子檔可任意隨時編輯。
本系統主體由單屏計算機操作臺（根據到客戶試壓現場實地勘察，固定式的計算機操作臺和臺式機電腦比筆記本電腦和便攜式采集系統更加適合客戶現場使用）和四路無線傳感器及四路自卸壓電磁閥組成。
遠程無線移動式檢測平臺具體配置及詳細技術參數：
|
名稱 |
明細項 |
數量 |
單位 |
備 注 |
|
|
遠程無線移動式檢測平臺 |
智能無線壓力采集系統 |
商用型計算機 |
1 |
套 |
飛利浦22寸液晶顯示器，聯想商用機 |
|
工控機型計算機 |
1 |
套 |
22寸觸摸屏式工控機 |
||
|
UPS電源 |
1 |
臺 |
山特C2K城堡系列標機 |
||
|
打印機 |
1 |
臺 |
惠普彩打系列 |
||
|
無線壓力傳感器（昆侖） |
4 |
支 |
25MPa精度為FS0.25%，防水帶供電電池 |
||
|
無線壓力采集系統核心 |
1 |
套 |
專用無線采集系統，無線傳輸有效距離150米-500米，四路采集通道監控?cái)?shù)據，預留2路采集通道，思凱達開發 |
||
|
自動泄壓電磁閥（澤肯） |
4 |
套 |
水氣兩用，25MPa防水線圈，帶供電電池 |
||
|
計算機操作臺（單屏） |
1 |
臺 |
碳鋼噴塑，思凱達出品 |
||
|
U型三通表架子 |
4 |
個 |
用于安裝無線壓力傳感器與壓力表 |
||
|
自動泄壓電磁閥管匯 |
4 |
套 |
用于安裝自動泄壓電磁閥 |
||
|
軟件 |
壓力數據采集專用軟件 |
1 |
套 |
思凱達出品，日后可擴展升級為手機app 采集軟件所有功能包括界面風格和報表內容等均可根據客戶需求自定義設置，四個保壓界面任意切換，試驗報表內容可以任意設置，最好由客戶提供電子檔報表我們嵌入軟件內，質保期內可升級軟件與客戶監控中心通道數據互通，實現監控中心實時監控試驗數據，二次開發費用可協商 |
|
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
其中商用型計算機和工控機型計算機以及UPS電源為客戶可選項，配置不同價格不同

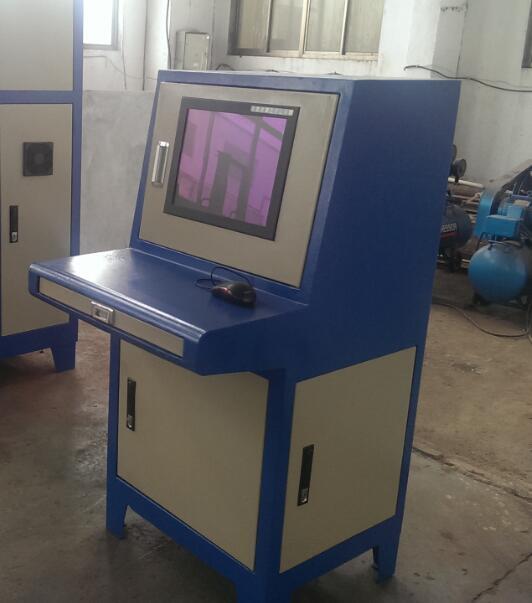

機操作臺，圖片僅供參考具體請以到貨實物為準
經過在試壓現場勘察，試壓操作現場根本不方便放置四個移動式檢測平臺，所以將四路無線采集系統核心內置集成在計算機操作臺內，既解決了移動式檢測平臺的不方便擺放問題又方便于操作人員的試壓操作而且還美觀大方。
