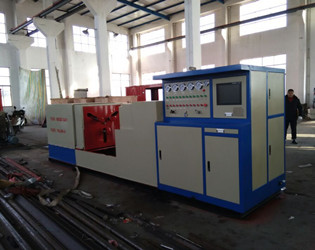

液壓閥門試驗臺
YFS 型系列液壓閥門測試臺是我公司在累積多年生產閥門測試檢測設備技術的基礎上，按照國家 GB/T13927-2008《通用閥門的壓力試驗》和ZBJ16006-90《閥門的試驗與檢測》等標準，參照國際標準要求面研制產品，可對閥門進行殼體試驗，上密封試驗，高壓水密封試驗和低壓氣密封試驗。
氣密封試驗臺 是由高壓泵頭與低壓泵頭相結合，配備計算機遠程試壓泵操控系統完成。

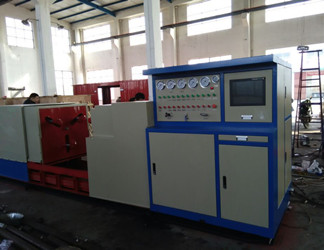

YFS型系列液壓閥門測試臺集機電、液壓、試壓液體介質貯存循環使用于一體，具有功能完善、性能穩定、自動化程度高等特點，試壓全過程由液壓傳動，電器控制，對被測閥門施加無任何附加影響試驗結果的外力，廣泛用于公稱通徑DN15-DN800mm 的直通式法蘭式結構，高、中、低壓閘閥、球閥、截止閥、止回閥和旋塞閥等閥門的密封和強度等各項性能測試。測試介質：水、氣、油�？梢詷O大地提高工作效率和減輕勞動力，是閥門制造業和使用、維修等單位的一種先進理想的閥門試驗檢測設備。
2主要技術參數
YFS-Z300-16
|
序號 |
項目 |
參數 |
備注 |
||
|
1 |
外形尺寸 |
mm |
5500*1300*1900 |
|
|
|
2 |
重量 |
kg |
3500 |
|
|
|
3 |
可測試閥門范圍 |
|
DN80~DN300 |
詳見《夾緊油缸壓力對照表》 |
|
|
4 |
活架工作臺移動行程 |
mm |
300-1150 |
|
|
|
5 |
夾爪行程 |
mm |
107 |
|
|
|
6 |
夾爪數量 |
|
2邊*3只 |
共6只 |
|
|
7 |
夾缸缸徑 |
Mm |
Ф160 |
|
|
|
8 |
爪缸活塞桿徑 |
Mm |
Ф80 |
|
|
|
9 |
液壓系統工作壓力 |
MPa |
3.0-31.5 |
|
|
|
10 |
液壓缸增壓最大壓力 |
MPa |
31.5 |
|
|
|
11 |
油泵 |
型號規定 |
|
CY14-W1 |
|
|
額定壓力 |
MPa |
31.5MPa |
|
||
|
公稱排量 |
MI/r |
25ml |
|
||
|
12 |
油泵電機 |
型號規格 |
|
YB2-132-4 |
|
|
額定功率 |
kW |
7.5 |
|
||
|
額定轉速 |
rpm |
1450 |
|
||
|
13 |
低壓水泵 |
型號規定 |
|
40WD1.5-180 |
|
|
額定楊程 |
m |
180 |
|
||
|
額定流量 |
m3/h |
0.5 |
|
||
液壓閥門試驗臺操作
4.1 根據測試閥門的公稱通徑和公稱壓力，選配相應的盲板和“0“形圈，安裝到設備的左、右工作臺上；
4.2 閥門試驗臺上各個控制閥都處于關閉狀態；
4.3 合上進電電源 QF1；

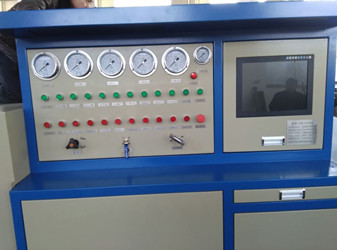

4.4 把“電源開關“旋在”開“位置上，這時電源指示燈亮；（圖9）
4.5 按下“油泵起動“按鈕，使油泵工作；（圖9）
4.6 將測試閥門的右法蘭面輕靠在右工作臺面的盲板上，調整右爪到適當位置，操作“右爪夾緊“按鈕（圖10），將測試閥門右邊的法蘭夾緊；
4.7 操作“活架前進“按鈕（圖10），將左工作臺面上的盲板擠靠測試閥門的左法蘭面，調整左爪到適當位置，操作”左爪夾緊“按鈕，（圖9），將測試閥門左邊的法蘭夾緊。
4.8 根據測試閥門的公稱通徑和公稱壓力，按“壓力對照表“（設備上）讀取壓力值；
4.9 操作“左壓爪增壓“、”右壓爪增壓“（圖10），增壓至要求的壓力值（參照壓力對照表格）。（若壓力值≤5.0Mpa,則無需增壓）；（如果”左、右壓爪增壓“后增加值仍達不到需要的測試油壓值時，則旋轉按鈕板上的”油壓卸荷“至關位置，繼續增壓至需要的試驗壓力）。
工作原理

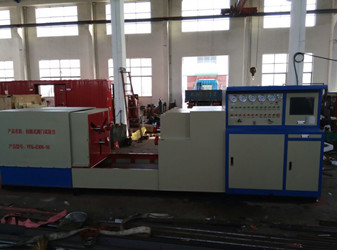

YFS型系列液壓閥門測試臺，測試時將被試閥門左法蘭靠在該機的左工作臺密封盤上，由夾緊油缸扣緊閥門法蘭使之靠緊在密封盤上，在將左架移動靠緊在右臺面上，將右臺面的夾緊油缸夾緊閥門的右法蘭使之密封的右密封盤上，對閥門進行強度測試試驗，對被測試閥門無附加影響測試結果的外力，符合國家標準規定的閥門測試要求。本結構大體可分為液壓系統、機械系統、電器控制等系統組成。左右臺面均可成 90 度翻轉,左主架均可向右移動，對被試閥門密封觀察、工件吊裝提供很大的方便。夾緊裝置是采用油缸直接驅動來實現，使壓緊工件壓緊受力均勻，壓緊可靠。該機配有液動供壓裝置、低壓水泵及介質循環水箱系統等部件組成一體，高、低壓水泵固定安裝在測試臺的后方內部，使介質循環使用，壓力表、水路控制閥門及電器按鈕開關，全部設計在測試臺前方進行操作控制，能使各機構協調動作，操作方便，安全可靠，滿足廣大用戶測試需要。
