思凱達QY160-J雙記錄儀氣動試壓泵技術參數及使用維護
QY160-J雙記錄儀氣動試壓泵技術參數：
1、氣動試壓泵技術參數
型號：QY160-J
額定壓力：160 MPa
氣源調定壓力：0.7-1.0 MPa
適應溫度：0-50℃
重量：300kg
2、氣動試壓泵為雙連氣動壓力泵，由低端壓力泵和高端壓力泵組成，
低端壓力泵比值為1：51，高端壓力泵比值為1：236。
3、試壓泵裝置配備手推裝置。
4、試壓泵裝置配備的小車能滿足沙石路面。
5、氣動試壓泵為移動式結構，在工作狀態有固定及平衡裝置，并且滿足運輸?shù)男枰?/span>
6、各壓力泵有獨立的控制開關，運行工作速度方便可調，且能夠完全切斷壓力泵的工作氣源。低端壓力泵獨立工作時，可通過高端壓力泵的通路輸出壓力，各壓力泵輸出端均設有單向閥，各輸出口裝有截止閥，防止壓力回返。高壓管路中的單向閥及截止閥應能方便更換。
7、氣動壓力泵氣源出入端應裝有帶減壓閥的分水濾氣器及油霧器，規格應與氣動壓力泵匹配。進水口設有水路過濾器，且能方便更換、清洗。
8、氣動試壓泵壓力系統應有壓力表，壓力表額定壓力為200MPa為內MPa外PSI，
9、氣動試壓泵設有圓盤記錄儀的工作安放位置，圓盤記錄儀的單位為：PSI，記錄儀與壓力傳感器的接口相互匹配，連接方便可靠。
10、氣動試壓泵設有數顯記錄儀的工作安放位置，數顯記錄儀的單位可調節，記錄儀與壓力傳感器的接口相互匹配，連接方便可靠。
11、氣動試壓泵排量：氣動試壓泵調壓閥輸出氣壓為0.7MPa時，低端壓力泵（1：51）單泵工作時空載排量為12.7-15L/min左右，2.8MPa負載排量為10.85L/min左右.
12、氣動試壓泵設有水箱，進出水口應與水源接口連接。
重要注意事項：
高壓截止閥為錐形閥針，關閉力不能大于18N•m。在升壓過程，截止閥如有滲漏，正確的操作應是卸壓后再重新關閉。避免用力過大而至損壞閥芯，縮短該閥使用壽命。

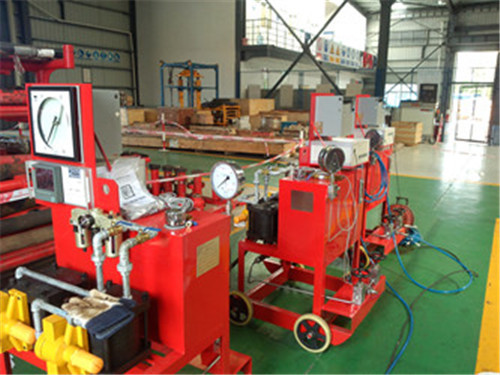

帶雙記錄儀的QY160-J型氣動試壓泵，圖片僅供參考具體請以到貨實物為準
中型圓圖記錄儀圖片，圖片僅供參考具體請以實物為準。中型圓圖自動平衡記錄儀
技術巧妙運用于本儀表，從而使儀表具有極高的價格性能比。本儀表具有結構簡單、靈敏度高、記錄穩定、維修方便等特點。該產品是我們根據冶金、電爐、熱處理、食品加工等。行業的特點，專門研制開發的產品。在儀表的心臟部分（平衡用滑線電阻） ，本產品采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、儀表重量輕等諸多特點、優點。
二、主要技術參數：
1．指示精度：±0.5%
2．記錄精度：±1%
3．控制精度：±0.5%
4．設定范圍：0～100％（兩組）
5．行程時間：≤5S
6．指示不靈敏區：±0.25%
7．標尺刻度長：550mm
8．記錄有效寬度：87.5mm
9．記錄走紙速度：24 小時/周
10．輸出接點容量：交流 220V1A（交流無感負載）
直流 28V2A （純阻負載）
11．工作環境：溫度 0～50℃ 相對濕度≤90％
12．電源電壓：220V±10％ 50Hz±5％
13．消耗功率：≤20VA
14．儀表重量：8kg
15．外形尺寸：288×288×200
16．開孔尺寸：260×260
三、型號規格：
可定做根據用戶技術要求，單筆連續記錄 有電接點設定
四、儀表報警的設定及外部接線：
A、設定方法
旋動定值旋鈕，紅指針在記錄紙上滑動，根據紅指針在記錄紙上指示的刻度，即為需要的控制位置。當儀表記錄指針運行高于紅指針時，紅燈亮，儀表控制接點斷開。反之，當儀表記錄指針運行低于紅指針時，黃燈亮，儀表控制接點閉合。下限報警設定，按住面板指示的下限設定按鈕，旋動下限調節旋鈕，此時儀表黑指針會根據下限調節旋鈕的轉動而轉動。根據儀表黑指針在刻度盤上指示的刻度，即為需要的控制位置。當儀表黑指針運行低于控制位置時，綠燈亮，儀表控制接點閉合。反之，綠燈不亮，儀表控制接點斷開。
B、控制電接點外部接線
儀表工作正常情況下，①③常閉、①②常開。上限設定，當儀表記錄指針高于紅指針時①③斷開、①②接通。下限設定，當儀表黑指針高于設定點時①③斷開、①②接通。用戶可以根據自己的實際情況進行選擇。上限電接點 下限電接點，注意： 1、3接線相當于電源開關,不能接相中.。
儀表屬于精密儀器，安裝地點建議應具有良好的使用環境、光線亮點、清潔的環境，符合儀表技術條件的溫度和濕度。應該安裝在機械震動小、腐蝕氣體少的場所。安裝儀表的附近不應有產生強磁場的設備。
七、儀表的使用：
接線圖接好線，并檢查儀表接線完好，打開儀表表門，打開電源，指示燈指示，儀表就可以正常使用。
八、儀表的維護：
儀表是較精密的儀器，需對它維護保養，平時不使用時，希望把記錄筆取下，經常斷電的使用單位通電時，一定要把電源開關關上，使用時再打開電源開關，以免損壞儀表的器件。
九、儀表的維修、訂貨：
訂貨時請告知儀表的使用的溫度和分度號。儀表需要
維修時，請告知儀表的不正常的現象或把儀表發回本廠。
機械圓盤記錄儀：量程與記錄紙需要訂做，但是只能打印圓盤紙而不能打印曲線及報表。
數顯記錄儀七寸（彩屏），AC220V電源，接入壓力傳感器信號；
采集的壓力數據直連電腦通過計算機上位機軟件讀取數據，也可通過U盤導出導入計算機，
微型打印機（針式），可通過計算機上位機軟件直連打印機打印A4紙報表；
壓力傳感器：精度為滿量程FS0.1%，DC24V，4-20MA，量程0-160MPa；
儀表工具箱：安裝記錄儀與打印機等，標配；
便攜式機箱：安放儀表工具箱及備件；
儀表電源線：一套；
壓力信號線：一套；
8G高速U盤：一個；
電動試壓泵計算機上位機管理軟件：光盤一張。
便攜式試壓泵記錄儀壓力采集系統具有以下功能：
1、在壓力試驗過程中，可以顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲與打印到微型打印機，或通過U盤導出數據到計算機等功能。
2、數顯試壓泵記錄儀壓力采集系統可隨時通過數據線直連到計算機（筆記本電腦）上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。 計算機（筆記本電腦）由客戶自行提供。
3、遠程控制：便攜式試壓泵記錄儀壓力采集系統通過壓力傳感器數據線與試壓泵相連，可以進行延長從而實現遠程控制安全試壓的目的！
4、設備的安裝調試由供方技術人員7X24小時電話指導。如電話指導不能完成安裝調試，雙方協議供方酌情收取安裝技術人員差旅費用后，我公司可立即派人到需方進行安裝調試。
