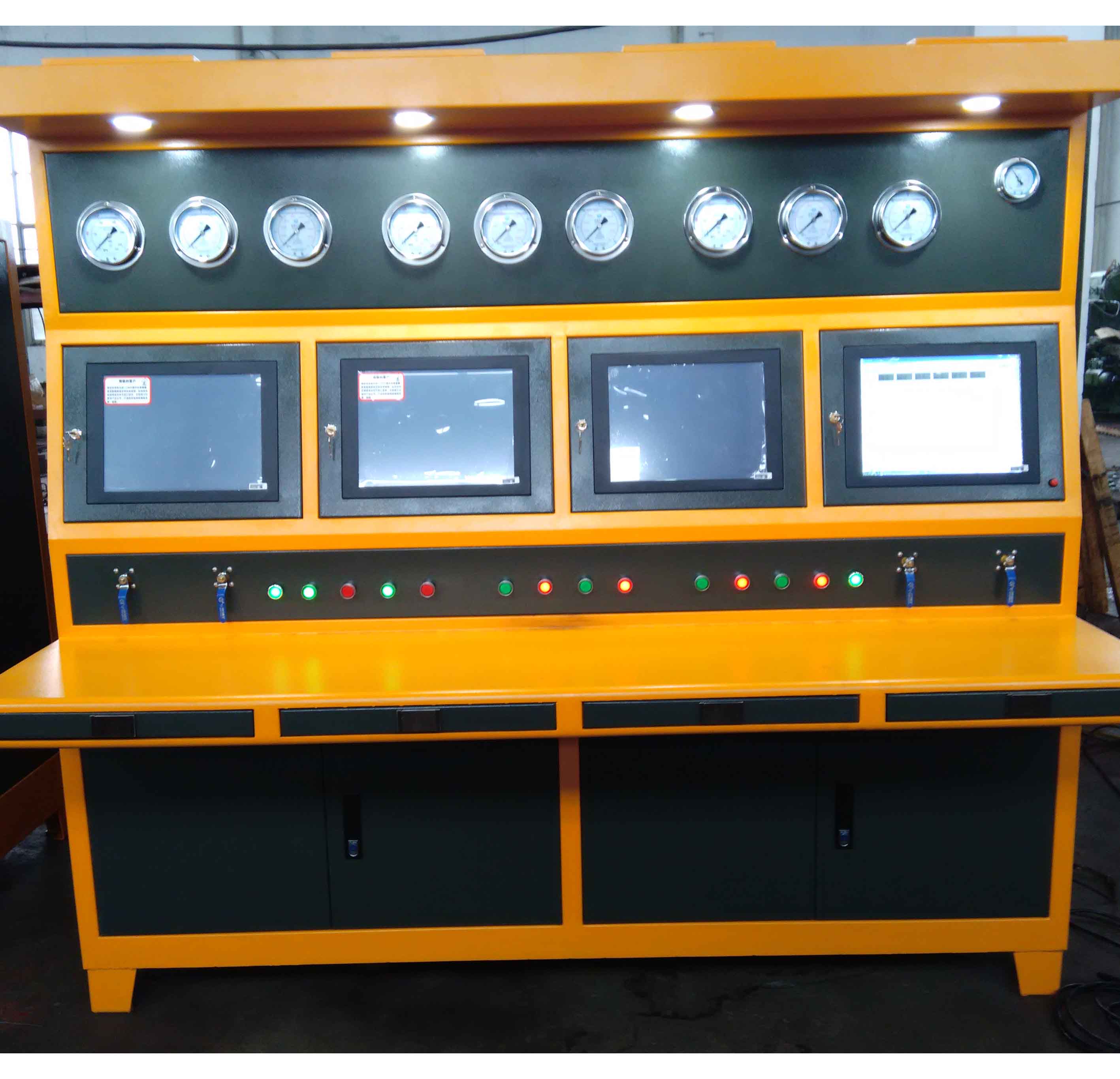

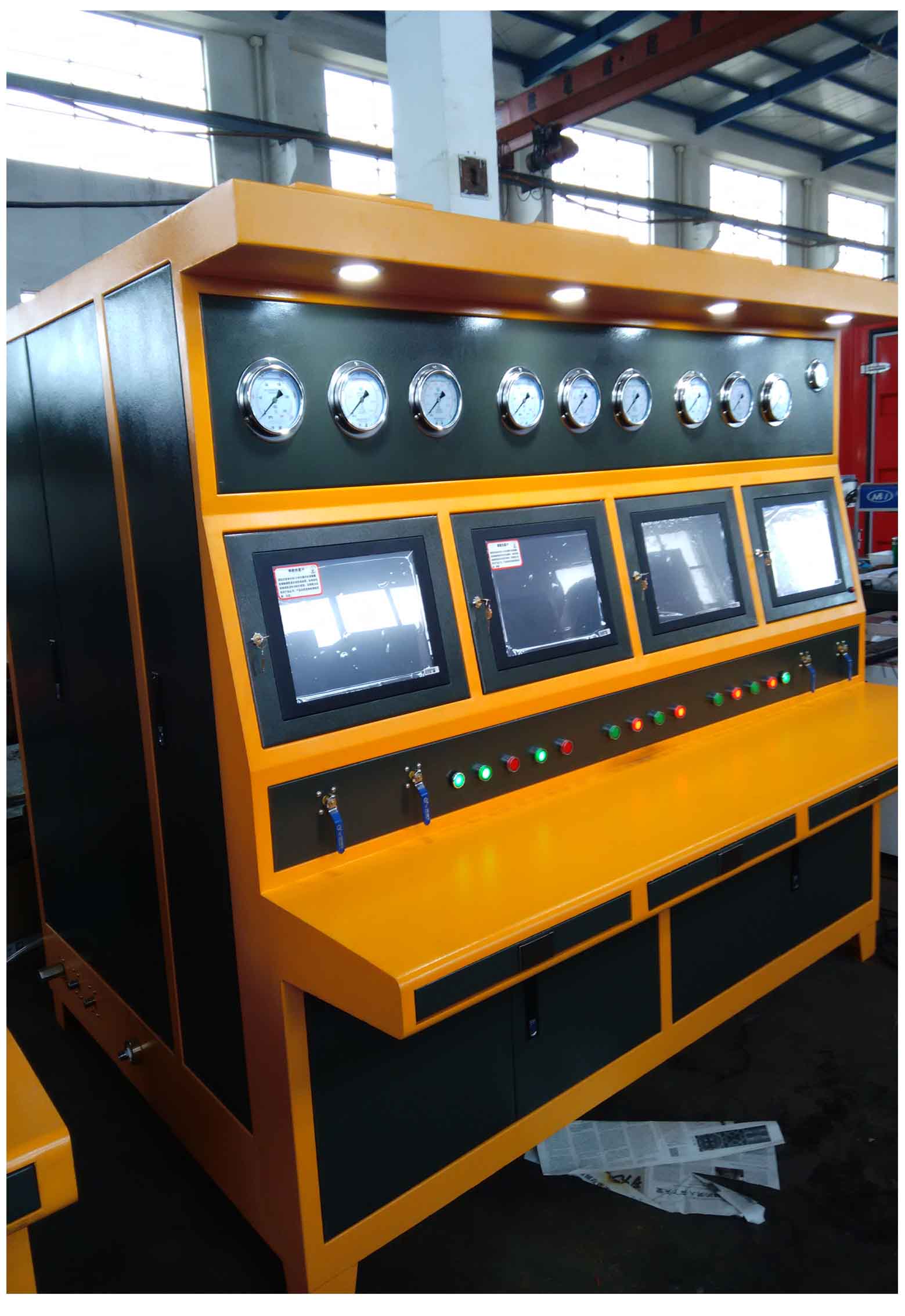

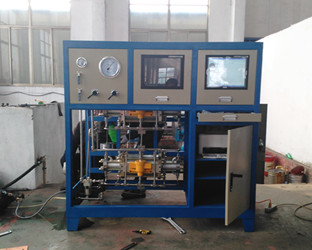

氣密封試驗臺
一、 產品特點
本系列氣動試壓泵以壓縮空氣為動力源，由氣馬達帶動液壓泵，實現低氣壓輸入、高液壓輸出的裝置。通過調整氣源壓力或流量，改變液壓泵的壓力及流量，故此泵具有廣闊的應用范圍。
二、 用途
- 各種石油工具的氣密性測試；
- 各種氣動元件密封性能試驗；
- 泵體、閥門、管件、壓力容器、殼體等承壓元件的氣壓測試和泄漏測試；
- 安全氣囊灌充，熱等級靜壓機，飛機輪胎和液壓蓄能器充氮，儀器儀器校驗等其它似為氣瓶充裝原理的各種氣密封性試驗應用；
- 適用于其他產品的靜態氣壓測試和泄露測試，如散熱器、冷凝管、壓縮機殼體、熱交換器等。
- 石油工程的管材、閥門、鍋爐等一切承壓容器進行液體 試壓檢測。泵可作防噴器控制系統的壓力源。
三、 氣密封試驗臺技術參數：
1． 低壓系統氣液比：1：60；
2． 高壓系統氣液比：1：270；
3． 試壓范圍：0～250MPa；（可選*可擴充）
4． 試壓介質：水(環境溫度低于0℃需加防凍液)、液壓油；
5． 氣源及水源接口螺紋規格1：內螺紋NPT 1；
6． 高壓接口螺紋規格1：外螺紋NPT 1/2。
注：1“螺紋規格”為本試壓臺提供的接口螺紋規格，用戶應準備相應的螺紋
接口與本試壓泵連接，如有特殊要求，以訂貨協議為準。
四、主要功能及特點
氣密封試驗臺采用計算機加單片機兩級控制系統，具有測試壓力穩定，壓力測試精度高等特點。整個試驗過程均可在計算機上操作完成，計算機自動生成壓力、時間曲線，并將各種數據存儲，隨時可打印出試驗報告。也可以通過按鈕開關手動控制試驗過程；
計算機自動卸壓和手動卸壓雙重卸壓裝置，加上超壓、超時、泄露報警系統，使整套設備更加安全可靠；
試壓現場采用攝像頭實時監控，可以實現無人試壓現場；（*可選項）
遠程測試軟件成熟穩定，人性化的操作界面方便用戶操作與監控。
采用氣動泵或者電動泵做壓力源，試驗壓力高，最高可達210MPa，輸出壓力可以無級調節，升壓速率可以自由設定；
所有高壓元件與管路均采用不銹鋼，適合純氣體、混合氣體等更多試壓介質；
試驗過程中，可以自動進行壓力補償；
五、 型號字義及型號系列：
例：QST-140氣動試壓泵：額定壓力140MPa，記錄儀試壓泵記錄方式：無線記錄。
型號系列：
六、 訂貨需知
1、 用戶訂貨時寫明產品型號、規格（參見上表）；
2、 如用戶提出特殊要求，可由雙方協商，由我公司設計或試制。
七、 工作原理圖
