電動試壓泵2D-SY型
2D1SY型雙缸電動試壓泵，是按機械工業部石化通用機械標準，JB/T9089—1999生產的
本打壓泵被廣泛用于石油、化工、機械建筑等行業�？晒└鞣N壓力容器、蒸汽鍋爐、水暖煤氣管道、橡膠塑料管件、機械部件的密封耐壓試驗和強度爆破試驗。試驗介質為5℃-60℃清水、乳化液或運動指數＜45mm/s的油品。
該系列電動試壓泵具有工作性能穩定，三化程度高。易于操作維修，結構緊湊，移動靈活等特點，適用于各種施工現場及試驗室，是一種理想的壓力測試設備。
二、 參數
|
型 號 |
額 定壓 力(Mpa) |
流 量(L/h) |
柱塞 直徑(㎜) |
柱塞 行程（㎜） |
柱塞往 復次數 (次/min) |
電機 功率(KW) |
泵 體 積 (長×寬×高) |
重量(㎏) |
|
2D1SY-40 |
4 |
506 |
40 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-63 |
6.3 |
284 |
30 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-100 |
10 |
195 |
25 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-160 |
16 |
120 |
20 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-250 |
25 |
102 |
18 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-400 |
40 |
80 |
16 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-630 |
63 |
45 |
12 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-800 |
80 |
32 |
10 |
40 |
84 |
1.1 |
730×450×970 |
124 |
|
2D1SY-1000 |
100 |
32 |
10 |
40 |
84 |
1.1 |
730×450×970 |
124 |

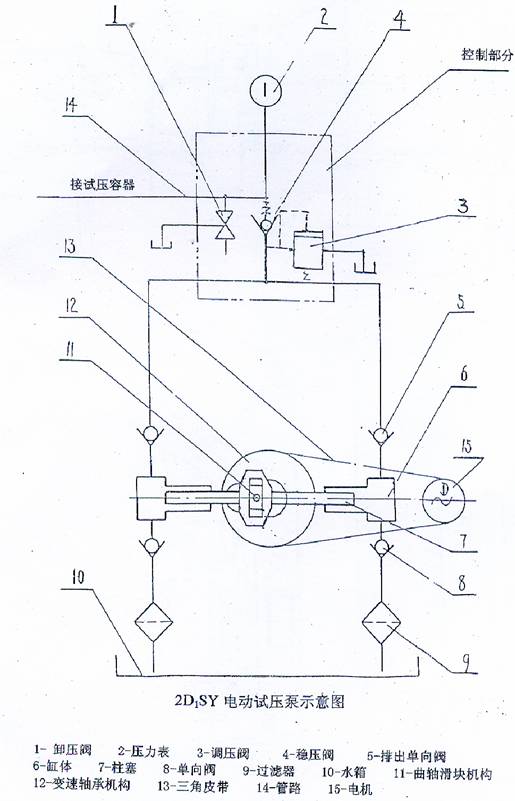

三、 結構
2D1SY為臥式雙缸往復式電動試壓泵，有水箱機座、主機、控制、電動機部分組成。管道試壓泵工作時有電動機通過皮帶副傳給變速傳動軸承，
驅動曲軸滑塊帶動兩個柱塞作往復運動，由于兩級單向閥的作用，實現液體的吸入排出加壓，并通過控制部分的調壓閥、卸壓閥、
壓力表來自動調節顯示恒定系統壓力，試壓結束后松開卸壓閥，系統卸壓。
本機的主要特點是結構緊湊，工作穩定，功率小節能，水箱密封防塵，使用方便。其中2D1SY—40具有大流量的特點，
最適用于測試低壓大容器系統及零部件。
四、 注意事項
1.用前首先檢查主機箱體內滑塊潤滑油，油位高度應達到油窗的1/3。（46＃普通機油）
2.箱內的液體（水或油）應保持清潔，工作時要保證足夠的液面高度，以防吸入空氣。
3.大型容器及系統在試壓前，應用其它方法先注滿液體，然后開機進行試驗。
4.調壓閥在出廠前應按泵的額定壓力測試標定，因此，使用時無須進行調整，如
果試驗壓力低于泵的額定壓力，即可松開縮緊螺母旋開調壓閥桿進行重新調整，達到要求數值后緊固縮緊螺母。
5.保證吸入端液體暢通，過濾器應按時清洗。
6.如果閥門試壓泵的試驗介質為水或乳化液，停機時間較長時，應把液體排凈，然后把泵腔內注入潤滑油，以防銹蝕或0℃以下機體凍裂。
7.泵內結冰嚴禁開機，以防機械損傷。
五、 故障及排除
|
現象 |
原因 |
排除方法 |
|
泵不升壓或 升壓緩慢 泵穩壓時間短 |
1.卸壓閥沒關閉。 |
檢查關閉。 |
|
2.吸入和穩壓?jiǎn)蜗蜷y密封不好，有雜物充填或磨損。 |
清洗檢查配研或更換。 |
|
|
3.過濾器堵塞。 |
拆洗清洗雜物。 |
|
|
4.柱塞密封不嚴滲漏。 |
更換密封。 |
|
|
5.水箱液體不足。 |
添加足夠液體。 |
|
|
6.安全閥密封不嚴滲漏。 |
清洗配研或更換。 |
|
|
泵穩壓時間短 或不穩壓 |
1穩壓?jiǎn)蜗蜷y |
|
|
2.卸壓閥關閉不嚴滲漏。 |
檢查配研錐閥或更換。 |
|
|
3.其它部位螺紋連接處滲漏。 |
緊固或更換密封。 |
六、 特殊標準件明細表
|
型號 |
名稱 |
規格 |
數量 |
安裝部位 |
|
Y802—4 |
三相異步電動機 |
1.1KW |
1 |
|
|
GB1171—74 |
O型三角皮帶輪 |
1000 |
3 |
|
|
GB276—76 |
單列向心球軸承 |
203 |
1 |
連接盤 |
|
GB276—76 |
單列向心球軸承 |
110 |
2 |
偏心軸 |
|
GB292—76 |
單列向心球軸承 |
205 |
1 |
壓蓋 |
|
HMR061 |
軸用U型組合密封 |
40×5.3 |
2組 |
缸體 |
|
GB1235—76 |
O型密封圈 |
80×3.1 |
2 |
缸體 |
|
GB1235—76 |
O型密封圈 |
30×3.1 |
2 |
排水閥接頭下端 |
|
GB1235—76 |
O型密封圈 |
24×2.4 |
4 |
排水閥座下端穩壓閥座 |
|
GB1235—76 |
O型密封圈 |
22×2.4 |
2 |
進水閥座 |
|
GB1235—76 |
O型密封圈 |
14×1.6 |
1 |
卸壓閥 |
|
BS4 |
變速傳動軸承 |
1：12 |
1 |
殼體內 |
注： 1、U型軸用組合密封表內規格為額定壓力4Mpa用
額定壓力6.3Mpa是30×5.3 額定壓力10Mpa是25×5.3
額定壓力16Mpa是20×5.3 額定壓力25Mpa是18×5.3
額定壓力40Mpa是16×5.3 額定壓力63Mpa是12×5.3
額定壓力80Mpa是10×5.3 額定壓力100Mpa是10×5.3
2、表列數量均每臺計。
